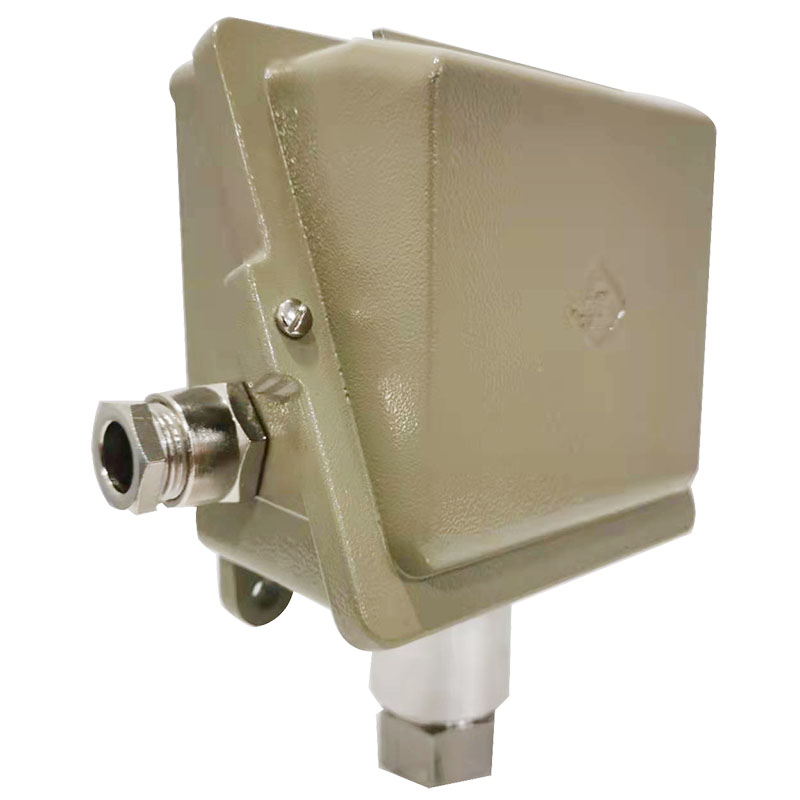

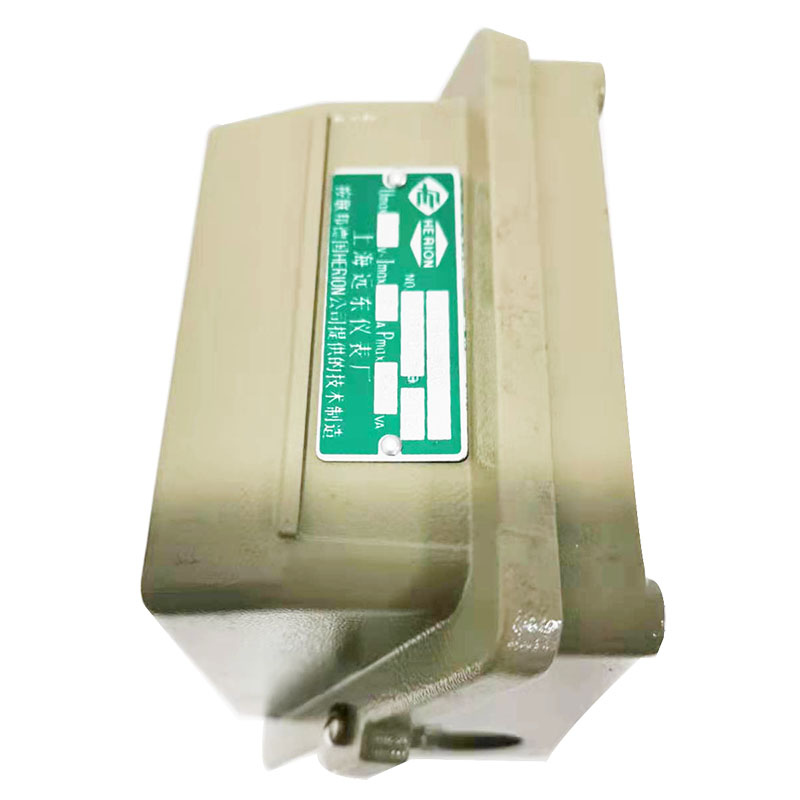

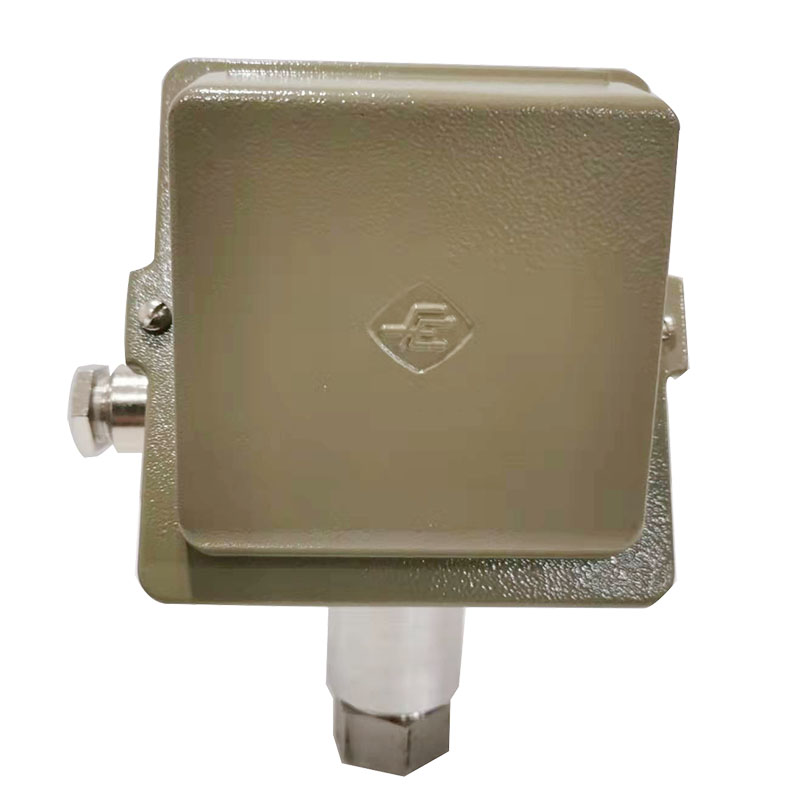

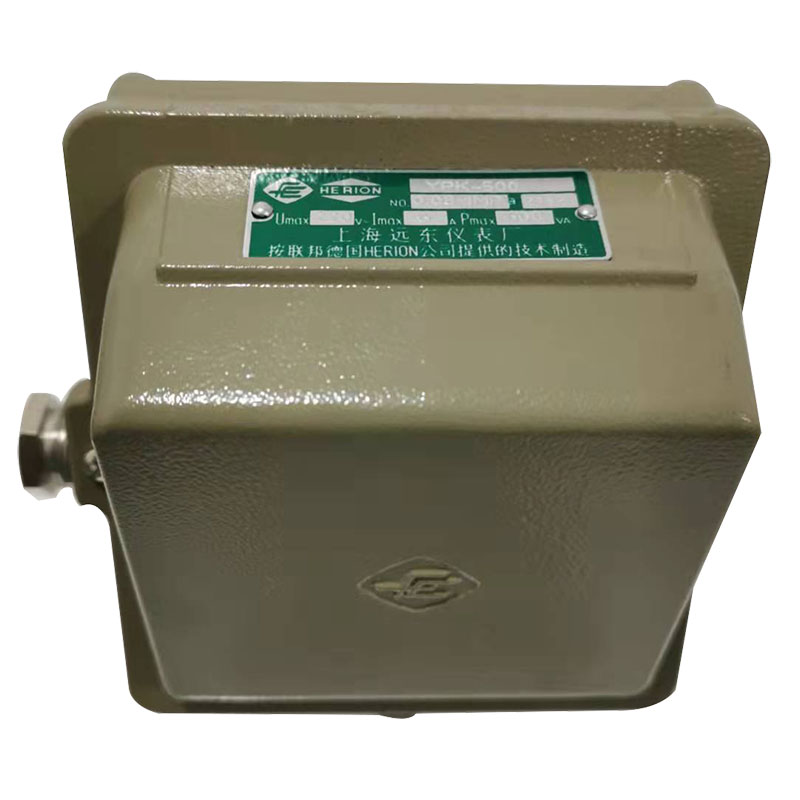

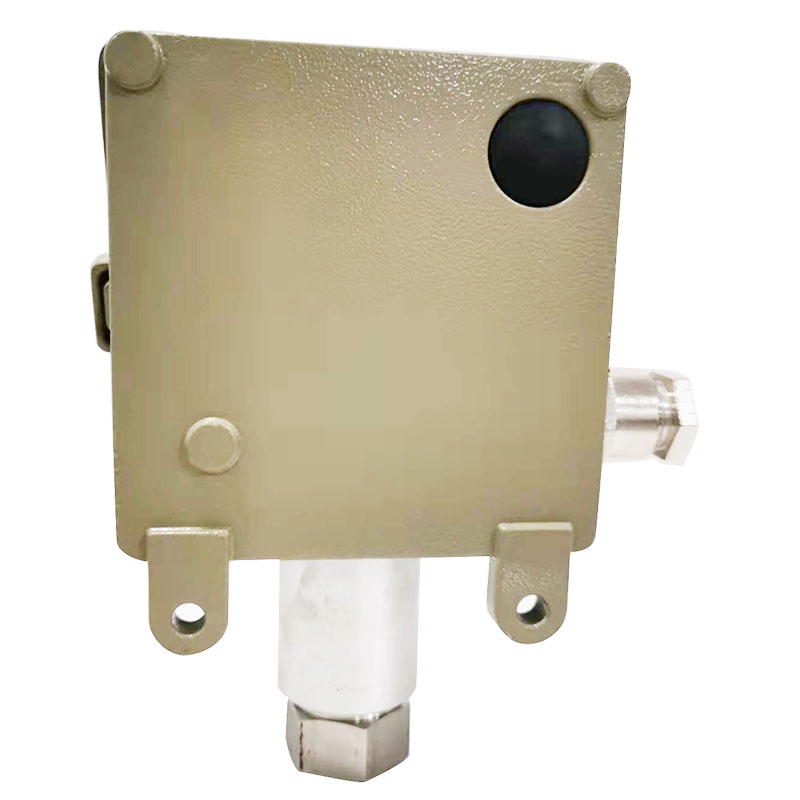

YPK-500壓力控制器為直頂式結構方式，傳感器采用膜片和活塞的組合形式，可用于中性或腐蝕性氣體和液體介質。設定值范圍可調，調節范圍為0.02~42Mpa。切換差不可調。

YPK-500壓力控制器主要技術性能

工作粘度:<400m/s開關元件:微動開關

外殼防護等級:IP6S環境溫度:-5℃~55℃介質溫度:0℃~90℃

安裝位置:壓力接口垂直向下

抗振性能:20m/s2 NCNO 單刀雙擲微動開關作用過程:

重復性誤差:≤2% 接線端 C-NO

觸點容量:AC 380V 6A(阻性) 壓力上升至上切換值時接通

Pmax-600VA C 接線端C-NC 壓力上升至上切換值時斷開

YPK-500壓力控制器特點

耐壓值高，靈敏度高。

規格

設定值調節范圍Mpa 切換差Mpa ***大工作壓力* 開關切換次數次/分 壓力傳感器材料 接口內螺紋 重量kg

外殼 膜片 活塞

 0.01~0.17 0.017 2.8Mpa 20 1Cr18Ti9i不銹鋼 316L 1Cr18Ti9i不銹鋼 G1/4”

 0.04-0.5 0.05 28Mpa

 0.08~1 0.1

 0.3~4.5 0.45

 1.0~12 1.2

 1.6~24 2.4 48Mpa

 3.0-42 4.2

 控制器的調整

[例]:選用設定值范圍為1.0~12Mpa的控制器要求將壓力下降到6Mpa(下切換值)發出觸點信號，其操作步驟如下:

1、將產品旋入壓力校驗臺的螺紋接口上。 設定值調節旋鈕

2、打開蓋板，將電纜穿過電纜接口接入微動開關的端子設定值鎖緊螺釘上(注意不得松動微動開關)。電纜另一頭接上萬用表。
