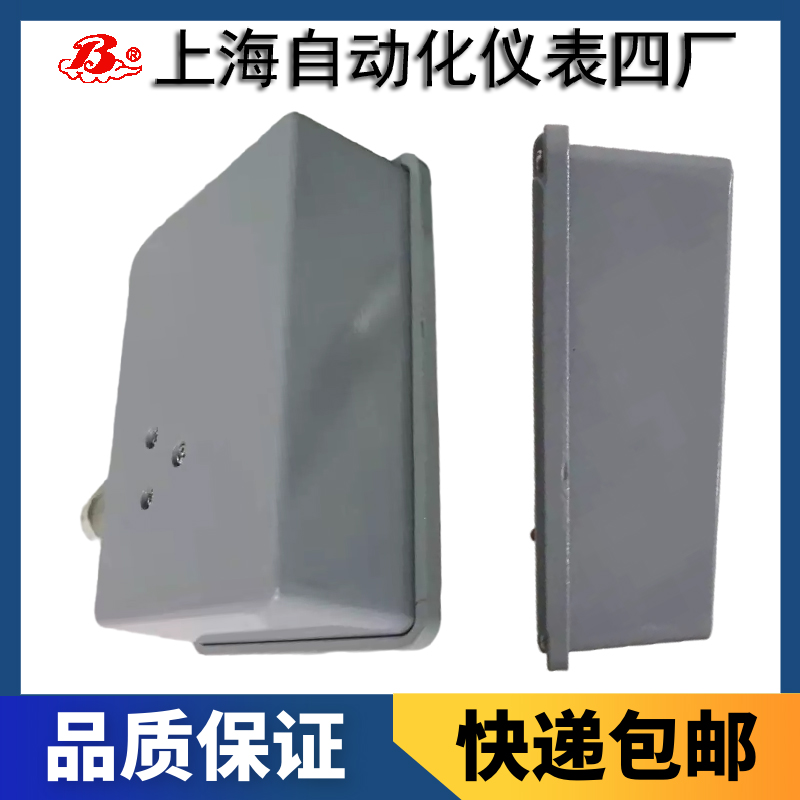

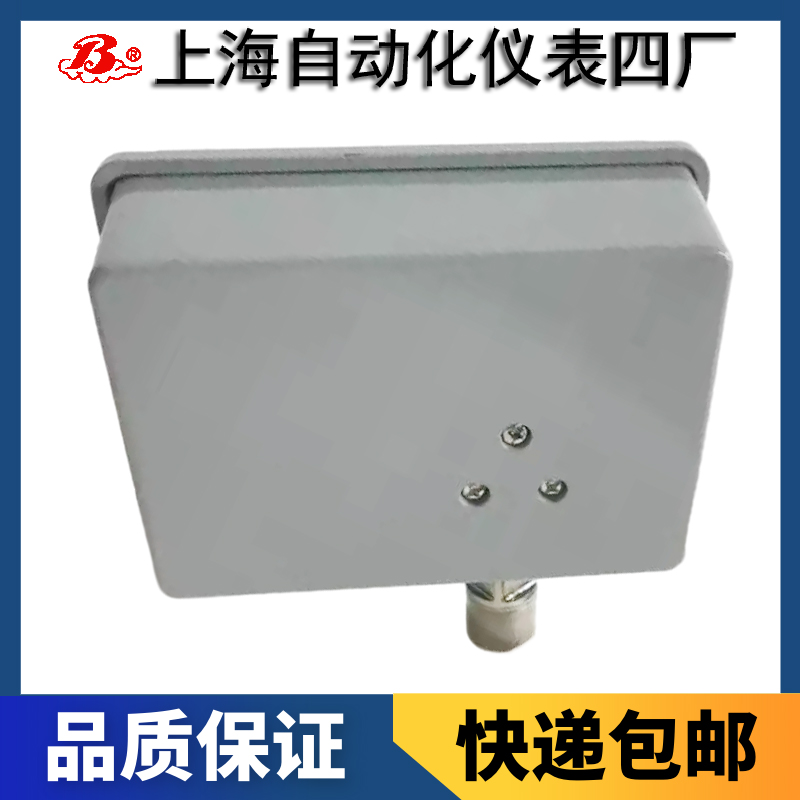

- 產品名稱：電感壓力變送器
- 產品型號：YSG系列
- 產品銘牌：SAIC
- 生產廠商：上海自動化儀表四廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海自動化儀表四廠 > 產品目錄 > 產品展示 > 壓力變送器 > YSG電感壓力變送器 >
-
YSG系列電感壓力變送器概述
主要適用于工業生產過程和測量系統中用以測量各種非結晶和非凝固性的對鐵或銅及其合金不起腐蝕作用的流體介質的壓力或負壓。本儀表既能將被測介質的壓力值轉換成標準直流電流信號，以便于較長距離傳送測量值，而***終能在中央控制室中與二次儀表進行配套，以實現生產過程的自動檢測與控制，以具有機械式指針直接指示壓力值的特點，以便于現場工藝檢查與調校。
YSG系列電感壓力變送器概述
主要適用于工業生產過程和測量系統中用以測量各種非結晶和非凝固性的對鐵或銅及其合金不起腐蝕作用的流體介質的壓力或負壓。本儀表既能將被測介質的壓力值轉換成標準直流電流信號，以便于較長距離傳送測量值，而***終能在中央控制室中與二次儀表進行配套，以實現生產過程的自動檢測與控制，以具有機械式指針直接指示壓力值的特點，以便于現場工藝檢查與調校。
主要技術指標
準確度等級：1.5
使用環境條件：-10~+55℃，相對濕度不大于85%。
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.75%/10℃
| 型號及名稱 | YSG-3電感壓力變送器 YSG-03電感微壓變送器 | YSG-2電感壓力變送器 YSG-02電感微壓變送器 |
| 工作電源 | DC 24V | AC 220V |
| 輸出信號 | DC 4~20mA | DC 0~10mA |
| 負載電阻 | 不大于250Ω | 不大于1KΩ |
| 接線端子 | ① ② | ① ② ③④ ⑤ +輸出- 220V ~ 〨 |
| 重量Kg | 1.0 | 1.3 |
| 配套二次儀表 | XMY-30壓力數字顯示儀 | XMY-20壓力數字顯示儀 |
| XMY-32壓力數字顯示控制儀 | XMY-22壓力數字顯示控制儀 |
| 型號 | YSG-2、3 | YSG-02、03 | |||
| 測 量 范 圍
| 0~0.06 0~0.1 0~0.16 0~0.25 0~0.4 0~0.6 0~1 0~1.6 0~2.5 0~4 0~6 0~10 0~16 0~25 0~40 0~60 | -0.1~0 -0.1~0.06 -0.1~0.15 -0.1~0.3 -0.1~0.5 -0.1~0.9 -0.1~1.5 -0.1~2.4 | 0~250 0~400 0~600 0~1000 0~1600 0~2500 0~4000 0~6000 0~10000 0~16000 0~25000 0~40000 | -250~0 -400~0 -600~0 -1000~0 -1600~0 -2500~0 -4000~0 -6000~0 -10000~0 -16000~0 -25000~0 -40000~0 | -120~+120 -200~+200 -300~+300 -500~+500 -800~+800 -1200~+1200 -2000~+2000 -3000~+3000 -5000~+5000 ~8000~+8000 -12000~+12000 -20000~+20000 |
| MPa | Pa | ||||
結構原理
儀表由兩部分組成：一是機械式指針指示壓力表；另一是變換部及電子放大器。前者由測量系統傳動指示部分和外殼部分組成。儀表的外殼為防濺型結構，具有較好的密封性，能保護內部機構免受機械損傷和污穢侵入。后者包括位移——電感變換器及電子放大器。放大器部件用室溫硫化硅橡膠浸涂表面，具有較好的耐腐蝕性及抗潮性能。

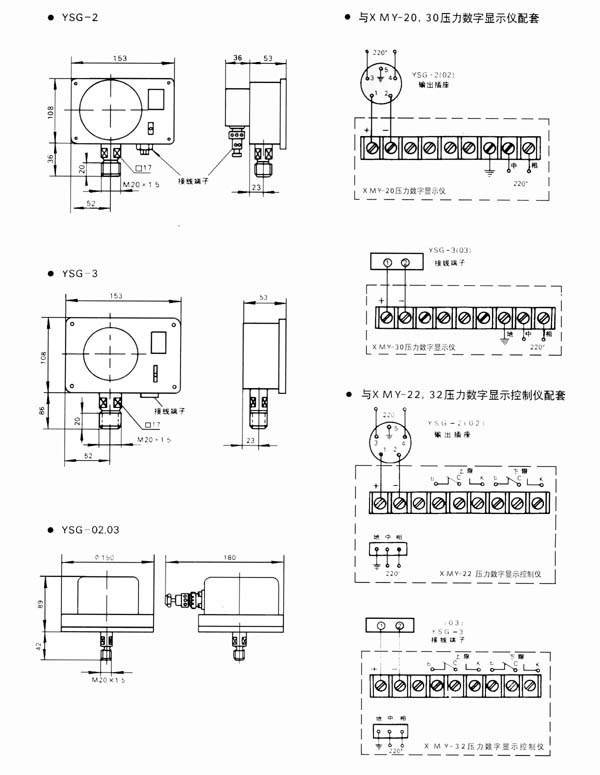

外形尺寸/接頭型式
