在玻璃鋼罐體的水處理設備使用過程中，若是反滲透設備的高壓泵直接從過濾罐中吸水，或者是系統(tǒng)排空時罐體位置與排空點之間存在高度差，

就會形成負壓，由于玻璃鋼罐體所能承受的最大負壓是127mmHg，若超出承受范圍，就會導致罐體肩部破裂或者被吸扁。

現(xiàn)在，讓我們一起來看一下現(xiàn)場案例。

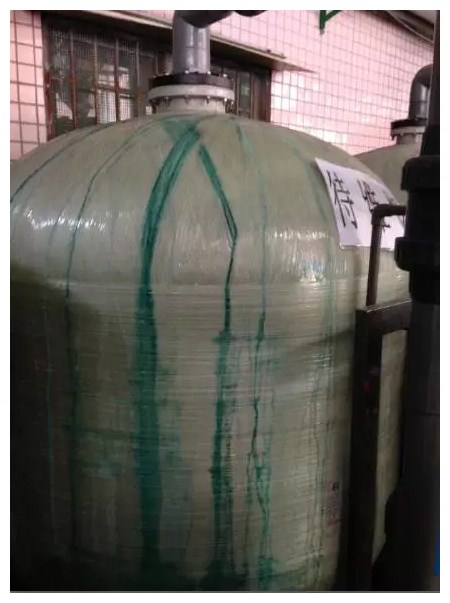

案例一

使用時間：3個月

問題：PE內(nèi)膽肩部破裂

原因：出水管過長并向下延伸，造成每次停機后罐體內(nèi)長時間存在負壓

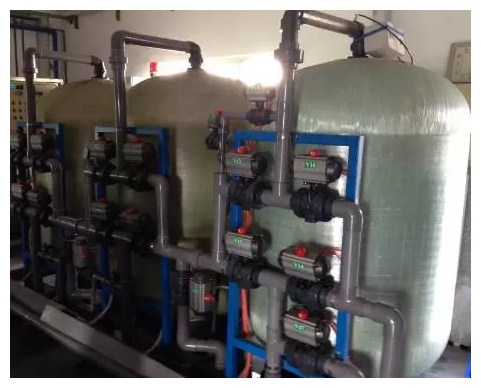

案例二

使用時間：6個月

問題：PE內(nèi)膽肩部破裂

原因：罐體產(chǎn)水直接進入RO泵，每次停機時瞬間產(chǎn)生負壓

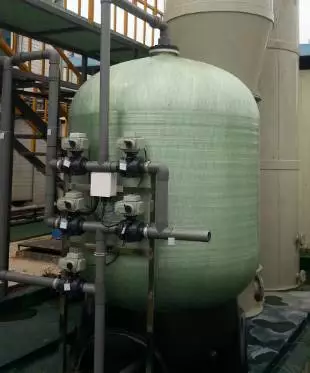

案例三

使用時間：8個月

問題：PE內(nèi)膽肩部破裂

原因：排污管道過長，向下延伸8米，罐體內(nèi)反、正洗切換時瞬間產(chǎn)生負壓

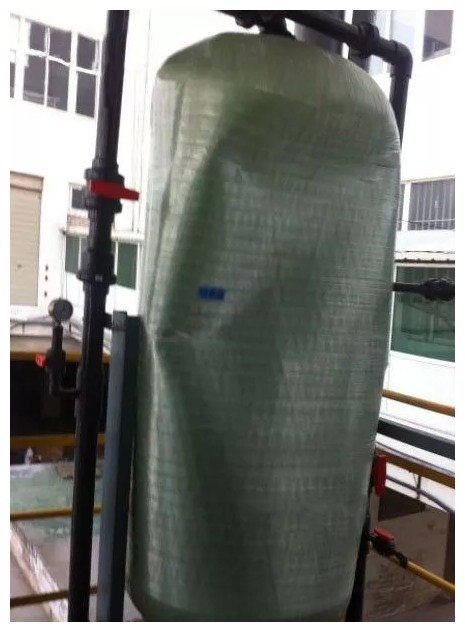

案例四

使用時間：3天

問題：罐體被吸扁，PE內(nèi)膽未破裂

原因：產(chǎn)水管向下延伸四層樓，停泵瞬間負壓把罐體吸扁

經(jīng)過現(xiàn)場勘查發(fā)現(xiàn)，出現(xiàn)這些現(xiàn)象的主要原因是在運行過程中，這些設備內(nèi)出現(xiàn)持續(xù)或短暫的負壓，且設備均未安裝防負壓閥，

在經(jīng)過長期多次的瞬間負壓后，罐體就會出現(xiàn)脫層現(xiàn)象，最終導致肩部破裂。

那都有哪些原因會造成罐體內(nèi)產(chǎn)生負壓呢？

罐體（沙、碳、軟）產(chǎn)水直接進入RO泵，設備運行時，原水泵及RO泵同時停止，罐體內(nèi)出現(xiàn)負壓，尤其是運行壓力較低時（小于1KG），容易出現(xiàn)瞬間負壓。

罐體產(chǎn)水管較長或低于罐體高度，設備在運行時，原水泵突然停止，此時容易產(chǎn)生負壓。

設備在反洗、正洗、運行之間切換時，如果排污管較長并低于罐體高度，也容易產(chǎn)生負壓。

操作人員的誤操作，也會經(jīng)常出現(xiàn)負壓。

除以上這些情況外，還有一些其他原因也會導致罐體負壓，在此就不一一舉例了。
